Rơ le là gì? Cấu tạo, nguyên lý hoạt động và công dụng của rơ le
Rơ le là một thiết bị điện quen thuộc, đóng vai trò then chốt trong việc điều khiển và bảo vệ mạch điện. Với khả năng tự động bật/tắt dòng điện, rơ le không chỉ nâng cao hiệu suất mà còn đảm bảo an toàn cho nhiều hệ thống, từ các thiết bị gia dụng đơn giản đến máy móc công nghiệp phức tạp. Hiểu rõ về rơ le sẽ giúp bạn ứng dụng chúng hiệu quả hơn trong cuộc sống và công việc.
Rơ le là gì và vai trò quan trọng của nó trong hệ thống điện?
Rơ le, hay còn gọi là relay, là một thiết bị điện từ hoặc điện tử có khả năng tự động đóng/ngắt mạch điện thông qua tín hiệu điều khiển. Nó hoạt động như một công tắc tự động, cho phép dòng điện nhỏ điều khiển dòng điện lớn hơn.
Trong các hệ thống điện ngày nay, rơ le là một thành phần không thể thiếu, giúp bảo vệ thiết bị và tự động hóa nhiều quy trình. Vai trò của rơ le vô cùng đa dạng, từ việc điều khiển motor điện đến đảm bảo an toàn cho toàn bộ hệ thống.
Khái niệm cơ bản về rơ le
Rơ le là thiết bị dùng để kiểm soát và bảo vệ các mạch điện, đặc biệt là trong các ứng dụng liên quan đến motor điện một pha. Khi một tín hiệu điện nhỏ được cung cấp, rơ le sẽ kích hoạt một cơ chế để điều khiển dòng điện lớn hơn trong mạch.
Điều này cho phép khởi động, dừng, hoặc điều chỉnh tốc độ của động cơ điện, đồng thời giúp bảo vệ động cơ điện khỏi các tình huống như quá tải hoặc ngắn mạch. Đây là một phần quan trọng để nâng cao hiệu quả hoạt động trong các quy trình tự động hóa.

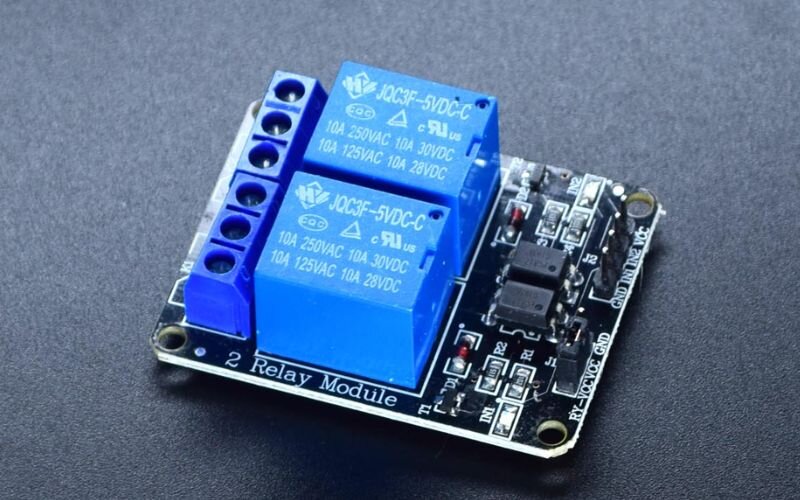

Cấu trúc chi tiết của rơ le
Relay thường có các thành phần chính cơ bản, đảm bảo hoạt động hiệu quả và bền bỉ. Việc hiểu rõ cấu tạo rơ le giúp ta nắm bắt cách thức hoạt động của chúng.
- Cuộn dây (coil): Là phần tạo ra từ trường khi có dòng điện chạy qua, là trái tim của rơ le.
- Mạch đóng (armature): Phần kim loại di động này sẽ được hút vào khi có từ trường, thực hiện chức năng đóng hoặc mở mạch điện.
- Tiếp điểm (contacts): Nơi kết nối hoặc ngắt mạch điện chính. Có hai loại phổ biến là thường mở (NO) và thường đóng (NC).
- Vỏ rơ le (housing): Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài, kéo dài tuổi thọ của thiết bị.
Nguyên lý hoạt động của rơ le
Rơ le hoạt động dựa trên nguyên lý điện từ hoặc điện tử, tùy thuộc vào từng loại cụ thể. Khi dòng điện chạy qua cuộn dây (coil), nó sẽ tạo ra một từ trường mạnh mẽ.
Từ trường này có tác dụng hút mạch đóng (armature), làm cho các tiếp điểm (contacts) của rơ le chuyển trạng thái. Đây chính là nguyên lý hoạt động của rơ le cơ bản, điều khiển dòng điện một cách hiệu quả.
Nếu là rơ le thường mở (NO), tiếp điểm sẽ đóng lại, cho phép dòng điện lưu thông qua mạch. Ngược lại, nếu là rơ le thường đóng (NC), tiếp điểm sẽ mở ra, ngắt mạch và ngăn cản dòng điện đi qua.
Khi dòng điện trong cuộn dây ngừng, từ trường sẽ biến mất, mạch đóng sẽ trở về trạng thái ban đầu, và các tiếp điểm sẽ chuyển về trạng thái cũ. Tác dụng của rơ le cho phép thực hiện các chức năng điều khiển tự động và bảo vệ thiết bị.

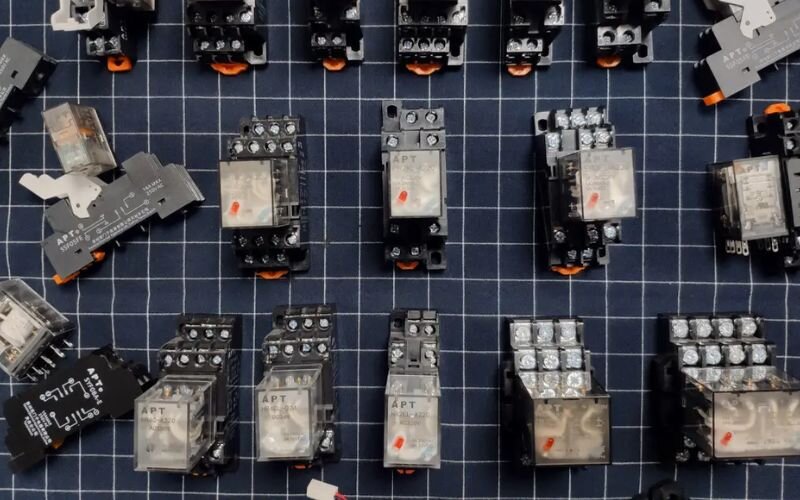

Các trạng thái hoạt động chính của rơ le
Relay thường có hai trạng thái chính, nhưng có thể có nhiều trạng thái khác nhau tùy thuộc vào loại rơ le và ứng dụng cụ thể. Các trạng thái này quyết định cách rơ le điều khiển dòng điện trong mạch.
- Đóng (On): Khi rơ le ở trạng thái đóng, mạch điện được kết nối, cho phép dòng điện lưu thông. Trong trạng thái này, các thiết bị hoặc tải được cung cấp điện và hoạt động bình thường.
- Mở (Off): Khi rơ le ở trạng thái mở, mạch điện bị ngắt, ngăn cản dòng điện lưu thông. Các thiết bị hoặc tải sẽ không nhận được điện năng và do đó không hoạt động.
Ngoài ra, còn có các trạng thái bổ sung tùy thuộc vào loại relay. Rơ le có tiếp điểm thường mở (NO) sẽ đóng lại khi có tín hiệu, cho phép dòng điện đi qua khi rơ le được kích hoạt.
Rơ le có tiếp điểm thường đóng (NC) sẽ mở ra khi có tín hiệu, ngăn cản dòng điện đi qua. Một số loại rơ le thời gian có thể có trạng thái trung gian, chuyển đổi giữa đóng và mở theo thời gian lập trình.

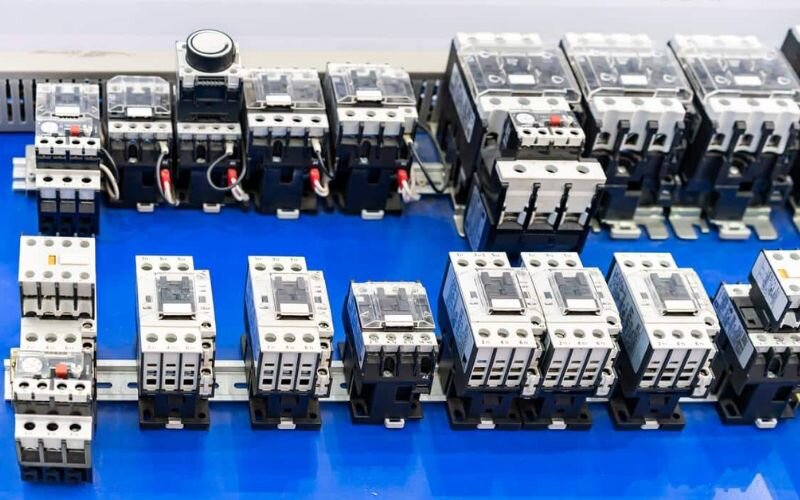

Những loại rơ le phổ biến hiện nay
Hiện nay có nhiều loại rơ le khác nhau, mỗi loại được thiết kế với mục đích và nguyên lý hoạt động riêng biệt. Các loại rơ le này đáp ứng nhu cầu đa dạng trong cả dân dụng và công nghiệp.
Rơ le điện tử
Rơ le điện tử sử dụng các linh kiện điện tử để thực hiện chức năng đóng/mở mạch. Chúng có độ nhạy cao và khả năng hoạt động ổn định trong nhiều điều kiện. Rơ le điện tử thường được sử dụng trong các hệ thống tự động hóa và điều khiển nhờ khả năng xử lý tín hiệu nhanh chóng và chính xác.
Rơ le bảo vệ điện áp
Rơ le bảo vệ điện áp được thiết kế để bảo vệ thiết bị khỏi các biến động điện áp quá cao hoặc quá thấp. Khi điện áp vượt ngưỡng cho phép, rơ le sẽ tự động ngắt mạch, bảo vệ thiết bị khỏi hư hại. Loại rơ le này thường dùng trong các hệ thống điện công nghiệp và gia đình.
Rơ le bảo vệ dòng
Rơ le bảo vệ dòng có chức năng giám sát dòng điện trong mạch và phát hiện các tình huống như quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn, rơ le sẽ ngắt mạch để bảo vệ thiết bị. Đây là một phần quan trọng trong hệ thống điện, đảm bảo an toàn cho thiết bị.
Rơ le chốt từ tính
Rơ le chốt từ tính sử dụng từ trường để giữ vị trí của các tiếp điểm mà không cần nguồn cung cấp liên tục. Khi có tín hiệu, chúng sẽ đóng hoặc mở và duy trì trạng thái đó. Loại rơ le này thường dùng trong các ứng dụng cần giữ trạng thái lâu dài, như hệ thống báo động.

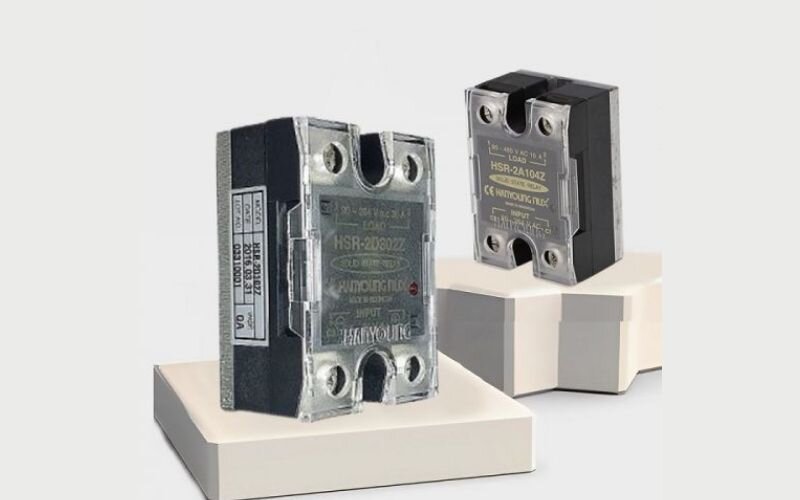

Rơ le bán dẫn
Rơ le bán dẫn không có các bộ phận cơ học, mà sử dụng linh kiện bán dẫn để thực hiện chức năng đóng/mở mạch. Chúng có độ bền cao, thời gian đáp ứng nhanh và khả năng hoạt động liên tục. Rơ le bán dẫn thường được sử dụng trong các ứng dụng công nghiệp và tự động hóa yêu cầu hiệu suất cao.
Rơ le nhiệt
Rơ le nhiệt hoạt động dựa trên sự thay đổi nhiệt độ. Khi nhiệt độ vượt quá mức cho phép, rơ le sẽ ngắt mạch để bảo vệ thiết bị. Chúng thường được sử dụng trong các hệ thống điều hòa không khí và các thiết bị điện khác để đảm bảo an toàn, tránh quá nhiệt gây hư hỏng.
Rơ le thời gian
Rơ le thời gian được sử dụng để điều khiển các thiết bị theo một khoảng thời gian nhất định. Chúng có thể được lập trình để bật hoặc tắt thiết bị sau một khoảng thời gian. Rơ le thời gian thường được áp dụng trong các hệ thống tự động hóa, chiếu sáng và điều khiển thiết bị cần độ chính xác về thời gian.

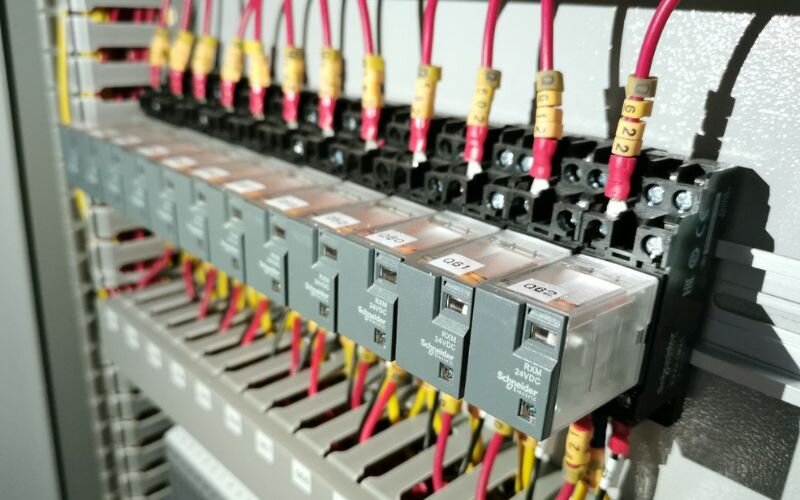

Công dụng và các ứng dụng thực tế của rơ le
Rơ le có tác dụng gì trong đời sống và công nghiệp? Thiết bị này là một thành phần quan trọng, được ứng dụng rộng rãi nhờ khả năng điều khiển và bảo vệ mạch điện hiệu quả. Công dụng của rơ le không chỉ dừng lại ở việc chuyển mạch.
Tác dụng của rơ le trong bảo vệ mạch điện
- Bảo vệ quá tải và ngắn mạch: Rơ le thường được sử dụng để bảo vệ các mạch điện khỏi các tình huống như quá tải, ngắn mạch và sự cố điện. Khi phát hiện lỗi, relay sẽ tự động ngắt mạch để bảo vệ thiết bị và hệ thống.
- Bảo vệ cho máy bơm nước: Rơ le máy bơm nước, đặc biệt là rơ le máy bơm tăng áp, đóng vai trò quan trọng trong việc bảo vệ động cơ bơm khỏi các sự cố điện. Nó giúp kiểm soát hoạt động của máy bơm nước gia đình và công nghiệp, kéo dài tuổi thọ thiết bị.
Ứng dụng của rơ le trong tự động hóa và điều khiển
- Tự động hóa quy trình: Trong các hệ thống tự động hóa, rơ le hoạt động như một công tắc điều khiển, cho phép tự động bật hoặc tắt thiết bị như máy bơm, quạt, hoặc đèn chiếu sáng dựa trên các tín hiệu đầu vào.
- Điều khiển motor bơm nước: Rơ le giúp điều khiển motor bơm nước và mô tơ bơm nước, cho phép bơm nước hoạt động hiệu quả. Từ máy bơm hút nước cho đến các hệ thống bơm công suất lớn, rơ le là thành phần không thể thiếu.
- Thiết bị gia dụng và công nghiệp: Có thể được sử dụng để điều khiển một số thiết bị điện như động cơ điện, máy lạnh hoặc các thiết bị gia dụng khác. Nó giúp mở và đóng mạch điện theo nhu cầu, góp phần vào sự tiện nghi và an toàn.
- Hệ thống tín hiệu giao thông: Rơ le được sử dụng trong các hệ thống tín hiệu giao thông để điều khiển đèn tín hiệu và đảm bảo an toàn cho người tham gia giao thông.
- Chiếu sáng tự động: Trong các ứng dụng chiếu sáng, rơ le có thể được sử dụng để điều khiển đèn tự động bật/tắt theo thời gian hoặc điều kiện ánh sáng.
- Dây chuyền sản xuất: Trong ngành công nghiệp, relay được sử dụng để điều khiển các máy móc và thiết bị trong dây chuyền sản xuất, giúp tăng cường hiệu quả và độ an toàn.
Ưu điểm và nhược điểm của rơ le
Như bất kỳ thiết bị điện nào, rơ le cũng có những ưu điểm nổi bật và một số hạn chế nhất định. Hiểu rõ điều này giúp lựa chọn và ứng dụng rơ le một cách tối ưu.
Ưu điểm nổi bật
- Khả năng điều khiển công suất lớn: Rơ le có thể dùng dòng điện nhỏ để điều khiển các tải có công suất lớn, giúp bảo vệ mạch điều khiển.
- Cách ly điện tốt: Cung cấp sự cách ly điện giữa mạch điều khiển và mạch tải, tăng cường an toàn cho hệ thống.
- Độ bền cao: Các loại rơ le điện từ thường có tuổi thọ cao nếu được sử dụng trong điều kiện phù hợp.
- Đa dạng ứng dụng: Có thể dùng trong nhiều hệ thống từ đơn giản đến phức tạp, như trong các hệ thống máy bơm nước hoặc điều khiển tự động.
Một số hạn chế cần lưu ý
- Tốc độ chuyển mạch hạn chế: So với các thiết bị bán dẫn, rơ le cơ khí có tốc độ chuyển mạch chậm hơn.
- Phát ra tiếng ồn: Khi hoạt động, rơ le điện từ có thể phát ra tiếng “click” do cơ chế đóng/mở tiếp điểm.
- Tuổi thọ cơ khí: Các tiếp điểm cơ khí có thể bị mòn theo thời gian do hiện tượng hồ quang điện.
- Tiêu thụ năng lượng: Cuộn dây của rơ le cần một lượng điện năng nhất định để duy trì từ trường.

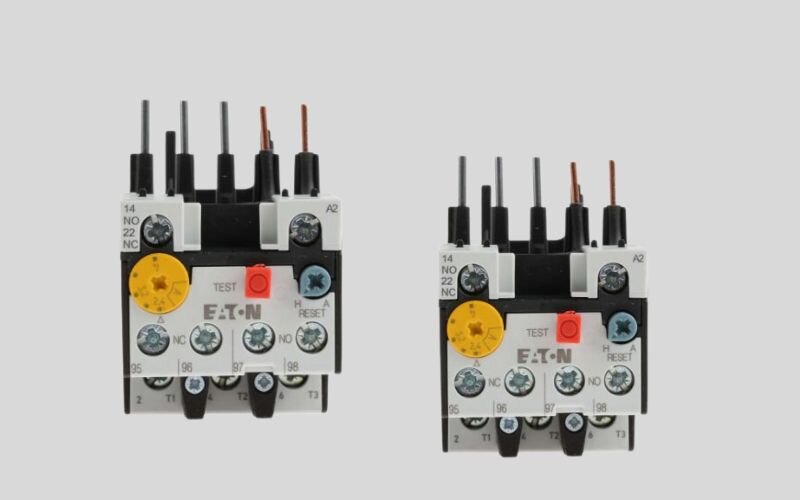

Hướng dẫn chi tiết cách chọn mua rơ le phù hợp
Khi mua máy bơm nước hay các thiết bị điện khác, việc chọn mua rơ le phù hợp là rất quan trọng để đảm bảo hiệu suất và an toàn. Dưới đây là các bước giúp bạn lựa chọn rơ le đúng cách.
Xác định rõ mục đích sử dụng
Trước tiên, hãy xác định rõ mục đích sử dụng rơ le của bạn. Bạn cần rơ le cho ứng dụng nào? Bảo vệ mạch điện, tự động hóa quy trình, hay điều khiển thiết bị như máy bơm nước giá rẻ? Việc hiểu rõ nhu cầu sẽ giúp bạn chọn loại rơ le phù hợp.
Lựa chọn loại rơ le thích hợp
Có nhiều loại rơ le khác nhau, bao gồm rơ le điện từ, rơ le bán dẫn, và rơ le nhiệt. Hãy tìm hiểu về các loại này và lựa chọn loại phù hợp với ứng dụng của bạn. Ví dụ, rơ le điện từ thường dùng cho công suất lớn, còn rơ le bán dẫn thích hợp cho tốc độ cao và độ chính xác.
Kiểm tra thông số kỹ thuật
Bạn cần xem xét các thông số kỹ thuật của rơ le, bao gồm điện áp hoạt động, dòng điện định mức, tần số, và công suất chịu tải. Đảm bảo rằng các thông số này phù hợp với hệ thống điện mà bạn đang sử dụng để rơ le hoạt động ổn định và an toàn.
Chọn thương hiệu và nhà cung cấp uy tín
Lựa chọn thương hiệu uy tín và nhà cung cấp đáng tin cậy là rất quan trọng khi muốn mua máy bơm nước hoặc các phụ kiện đi kèm. Motorbomnuoc.com là một địa chỉ đáng tin cậy, cung cấp các loại rơ le và motor bơm nước chất lượng, kế thừa kinh nghiệm từ Thành Thái Motor.
Đánh giá các tính năng bảo vệ
Một số relay đi kèm với các tính năng bảo vệ như bảo vệ quá tải, ngắn mạch và vượt quá nhiệt độ. Hãy xem xét những tính năng này để đảm bảo rơ le hoạt động an toàn và hiệu quả trong môi trường của bạn, đặc biệt khi sử dụng cho bơm nước gia đình.
So sánh giá cả và chất lượng
Sau khi đã xác định được loại rơ le cần thiết, hãy so sánh giá cả giữa các nhà cung cấp. Tuy nhiên, đừng chỉ dựa vào giá rẻ; hãy cân nhắc giữa chất lượng và giá cả để có được sản phẩm tốt nhất, tránh mua phải sản phẩm kém chất lượng.
Câu hỏi thường gặp về rơ le
Để giúp bạn hiểu rõ hơn về rơ le, dưới đây là một số câu hỏi thường gặp mà Motorbomnuoc.com thường nhận được, cùng với các giải đáp chi tiết.
Rơ le có vai trò gì trong máy bơm nước?
Rơ le đóng vai trò quan trọng trong việc tự động hóa và bảo vệ máy bơm nước. Nó giúp bật/tắt máy bơm dựa trên tín hiệu áp suất (rơ le áp lực) hoặc mức nước (rơ le phao), bảo vệ động cơ khỏi chạy khô hoặc quá tải. Đặc biệt, rơ le máy bơm tăng áp giúp duy trì áp lực nước ổn định trong hệ thống gia đình.
Làm thế nào để biết rơ le bị hỏng?
Các dấu hiệu phổ biến của một rơ le hỏng bao gồm: không có tiếng “click” khi nhận tín hiệu, thiết bị không hoạt động hoặc hoạt động không ổn định dù nguồn điện đã cấp, hoặc có mùi khét. Kiểm tra bằng đồng hồ vạn năng để đo thông mạch và điện trở cuộn dây có thể xác định chính xác hơn.
Rơ le nhiệt có khác gì so với rơ le thông thường?
Rơ le nhiệt được thiết kế đặc biệt để bảo vệ thiết bị khỏi quá nhiệt, hoạt động dựa trên nguyên lý giãn nở của kim loại khi nhiệt độ tăng. Trong khi đó, rơ le thông thường (điện từ) chủ yếu đóng/ngắt mạch dựa trên tín hiệu điện từ mà không trực tiếp giám sát nhiệt độ. Cả hai đều là các loại rơ le quan trọng trong hệ thống điện.
Có thể tự thay rơ le cho máy bơm nước gia đình không?
Việc tự thay rơ le có thể thực hiện được nếu bạn có kiến thức cơ bản về điện và an toàn điện. Tuy nhiên, nếu không chắc chắn, bạn nên liên hệ thợ điện chuyên nghiệp để đảm bảo an toàn và đúng kỹ thuật. Luôn ngắt nguồn điện trước khi thực hiện bất kỳ thao tác sửa chữa nào liên quan đến motor bơm nước.
Kết luận
Rơ le là một thiết bị điện không thể thiếu, giúp kiểm soát và bảo vệ các mạch điện một cách hiệu quả. Từ việc bảo vệ motor bơm nước khỏi quá tải đến việc tự động hóa quy trình công nghiệp, rơ le đóng vai trò then chốt.
Hiểu rõ về rơ le là gì, cấu tạo rơ le, nguyên lý hoạt động của rơ le, cùng các loại rơ le và công dụng của rơ le sẽ giúp bạn lựa chọn và sử dụng chúng tối ưu. Với đội ngũ kỹ thuật viên am hiểu chuyên sâu, Motorbomnuoc.com tự hào mang đến các dòng sản phẩm máy bơm nước và motor chất lượng cao, thân thiện với môi trường, góp phần cải thiện hiệu suất hoạt động và giảm thiểu tác động tiêu cực đến hệ sinh thái.
